Всем привет! Как всегда, по старой доброй традиции в конце поста есть видео с более подробным описанием процесса!

Ну а я тем временем решил продолжить тему рыцарских доспехов и сделать себе латную перчатку. Выглядят они очень здорово и на этот раз я буду делать её из металла. А донором послужит лицевая панель от старой советской стиральной машинки)

Начну с самого начала — набросаю шаблон под мою руку. Для этого приложил ладонь к листу бумаги, обрисовал, отметил промежутки между пальцами, провёл три линии вдоль кисти. Решено было делать эту часть перчатки из трёх частей, так что обрисовал первую, добавив по краям по полтора сантиметра на изгиб и немного округлостей. Вырезал первую часть, следом вырезал вторую, снова приложил её (уже вторую часть) к бумаге и добавил немного сверху, что бы пластины перекрывали друг друга.

Вырезал все три части и собрал их на саморезы с пресс шайбами, что бы убедиться что всё нормально артикулирует. Проще исправить косяк на бумажном шаблоне, нежели на куске металла.

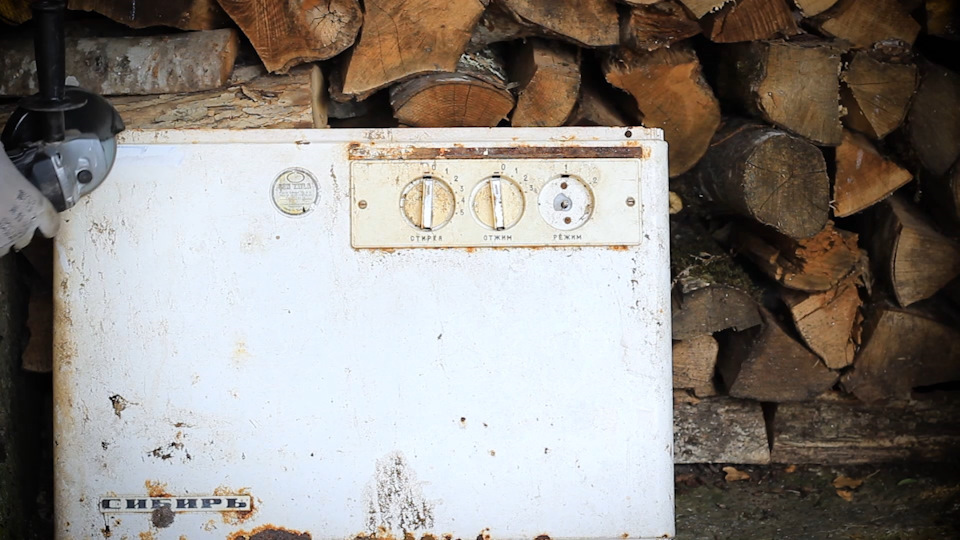

Всё нормально работает, следующие части буду дорисовывать по ходу, как только соберу этот кусок. А собирать буду из лицевой панели от стиральной машинки «Сибирь». Тут металл чуть больше миллиметра толщиной, идеально подойдёт.

Убрал краску и немного ржавчины лепестковым диском, приложил шаблон и вырезал болгаркой, так как внутренний радиус ей резать не удобно, то в этом месте я доработал шлифовальным диском для УМШ.

Зубила не оказалось так что его заменила полоска металла тройки, слегка заточена с одной стороны, но не сильно, ей я собираюсь металл продавливать, а не резать. В общем положил запчасть продольной линией на щель в верстаке и отчеканил все три линии на всех трёх частях.

Слегка выгнул обратно, а потом закруглил на куске трубы киянкой.

Примерил по руке получившиеся детали. Отверстия под заклёпки я высверлил по шаблону, но из за того что толщина бумаги поменьше толщины металла, они немного не совпали, но не критично, просто чутка доработал надфилем. И на будущее усёк, что лучше сверлить по месту.

Для защиты костяшек нужен кусок фанеры с отверстием, что бы эти самые костяшки отчеканить.

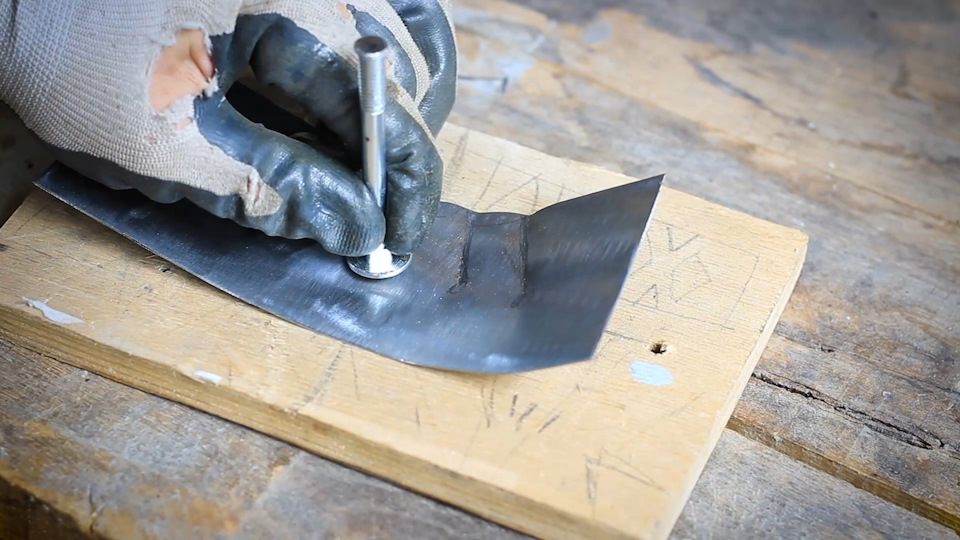

Ну и кусок металла под него нужно брать с запасом. Молотка с круглым бойком у меня нет, так что вместо него я прикладывал в нужное место мебельный болт с полусферической шляпкой и лупил по нему молотком, предварительно разметив по своим костяшкам. Вместо мебельного болта можно использовать шарик от шаровой опоры или рулевой тяги.

Когда всё отчеканено и выковано, лишнее срезал и сошлифовал болгаркой.

Дальше по месту разметил защиту запястья, приложив кусок бумаги к руке и накрыв готовой пластиной. И вырезал из металла, как только убедился что всё по размеру. Так же выгнул в ней полость под косточку, что бы сидела поудобнее и не давила.

Источник

Сообщества › Сделай Сам › Блог › Как сделать латную перчатку своими руками

Слегка выгнул обратно, а потом закруглил на куске трубы киянкой.

Для защиты костяшек нужен кусок фанеры с отверстием, что бы эти самые костяшки отчеканить.

Когда всё отчеканено и выковано, лишнее срезал и сошлифовал болгаркой.

Источник

МозгоЧины

#самоделки #инструкции #ремонт_техники #изобретения

МозгоЧины

#самоделки #инструкции #ремонт_техники #изобретения

Стать рыцарем абсолютно легко!

Всем привет. В сегодняшней статье мы коснёмся вопроса изготовления латных средневековых доспехов своими руками.

1 2

Шаг 1: Инструментарий

2 2

Изготовление любого костюма следует начинать с перчаток. Почему именно с перчаток:

Для их изготовления потребуется меньше материала (в случае неудачи будет не так обидно);

Из-за своей конструкции и количества составных частей (большая вероятность того, что вы закончите начатый проект)

При удачном завершении самоделки у вас появиться стимул для дальнейшей работы с доспехом.

Шаг 2: Материалы

В качестве материала для перчатки был выбран алюминий (лист размером 60 см x 30 см):

Что же касается альтернативных вариантов, то ситуация с ними следующая:
Малоуглеродистая (мягкая) сталь определенно жестче алюминия, но легко ржавеет. Обратите внимание на то, что это аутентичный материал.

Оцинкованная сталь. Любой контакт с высокой температурой высвобождает оксид цинка, газ, который вреден для здоровья человека.

Нержавеющая сталь. Чрезвычайно сложная в обработке. Более хрупкая, чем другие виды стали. Однако, если вы знаете, как с ней работать – то это ваш вариант. Почти полностью повторяет свойства «исторической стали», при этом не ржавеет. Более блестящая, чем мягкая сталь.

Латунь, в некотором роде, можно считать эквивалентом алюминия.

Рекомендую начинать свою работу по металлу с листов толщиной в 1 мм. Металл толщиной меньше 1 мм после обработки будет слишком хлипким. Для воссоздания исторически точных доспехов необходимо использовать металл толщиной от 1,3 до 1,6 мм.

В качестве основы латных перчаток отлично подойдут перчатки из плотной, не тянущейся кожи.

Заклёпки. Существует два типа ручных заклёпок: горячие и холодные. Для более прочных металлов, таких как сталь, требуется горячее клепание, а холодное клепание лучше подойдёт для алюминия или латуни.
Кожаные полоски. К ним будут крепиться пластинки. На перчатке будут фиксироваться только концы полос.

Шаблоны. Форма и размеры пластинок подбираются сугубо индивидуально.

Шаг 3: Шаблоны и резка

Для начала необходимо изготовить шаблон, по которому в дальнейшем будем вырезать металлические детали для перчаток. Измерим окружность руки и подкорректируем найденные в интернете шаблоны под полученные размеры.

После того, как шаблоны готовы, перенесём их контуры при помощи керна на металлические листы.

Затем вырежем заготовки, отступив на 2-3 мм от края каждой детали для их дальнейшей обработки.
Примечание. Обязательно надевайте защитные перчатки, так как края металлических заготовок «острее бритвы».

Шаг 4: Убираем фаски

После того, как все детали вырезаны, удалим острые края, чтобы в дальнейшем можно было бы безопасно обращаться с заготовками.

Шаг 5: Гнём металл

Заготовки под пальцы будем гнуть при помощи половинки стальной трубы. Что же касается заготовок кисти и самой руки, для их формовки нужно будет найти длинную металлическую трубу.

Шаг 6: Формировка с помощью молотка

Круглый боёк молотка поможет воссоздать сферические формы, которые обычно видны в средневековых перчатках.

Шаг 7: Отверстия

Как только все детали сформированы, переходим к сверлению/пробивке отверстий. Для кожи нам понадобится пробойник, а для алюминия – свёрла. Для того, чтобы сверло не деформировало заготовки во время сверления подкладываем под них деревянные бруски.

Примечание: при сверлении удерживайте заготовки плоскогубцами.

Шаг 8: Заклёпки

Шаг 9: Кисть…

Как только все пальцы будут «оформлены» (включая большой палец) переходим к кисти. В зависимости от шаблона, который используете, у вас будет около 4-7 металлических пластин, которые будут плотно прилегать к руке. Просверлим отверстия и склепаем вместе стороны пластин. После этого нужно будет довести пластины уже непосредственно на руке.

На этом всё. Спасибо за внимание!

Бонус. Фотографии сделанного автором статьи доспеха.

Источник
