Bluetooth Колонка своими руками
Приветствую вас самоделкины!
Я думаю, что каждый хотел послушать хорошую музыку, с автономной колонки, где либо на природе, или в любом другом месте. Благо, мы живем в 21 веке, где собрать данную вещь не составит труда. Итак, приступим.
Шаг 1. Сборка корпуса колонки.
Построение корпуса – это самая сложная часть в проекте, отметил автор.
Он спроектировал его на компьютере, и сделал шаблон, который приклеил на МДФ.
МДФ является не самым лучшим материалом, из за своей прочности, все также отмечает автор.
После вырезки всех деталей по шаблону, автор вырезает предусмотренные по шаблону отверстия.
Автор склеил детали корпуса, укрепляя его шкантами (деревянными штырьками).
Заднюю крышку он решил не проклеивать, а просто прикрутить, для дальнейших обновлений, либо же для ремонта. Просверливает отверстие для светодиода состояния, и заполняет дефекты на корпусе смесью клея и опилок.
После чего шлифует весь корпус.
Чтобы иметь доступ к внутренней части короба, автор прикручивает заднюю стенку на машинные винты, и резьбовые гайки.
Автор, недолго думая, решил покрасить свой короб. Для этого он использовал акриловую краску.
Перед тем как начать покрывать основным цветом, автор прошелся белой акриловой, в качестве грунтовки, чтобы скрыть все дефекты.
Затем для получения, однородной окраски, автор прошелся в три слоя основным цветом.
Для контраста, он решил покрасить заднюю стенку в черный цвет.
В качестве ручки, автор использовал переработанный старый ремень. Он вырезал его по размеру, и благодаря дыроколу, сделал отверстия для винтов.
Автор использовал 5 Вт Динамики на канал, поэтому стереомодуль DW-CT14+ прекрасно подошел для этой цели.
Этот модуль может питаться от USB-зарядного устройства или аккумулятора.
В качестве батареи автор выбрал аккумулятор от джойстика игровой консоль на 700 mAh.
Затем, автор изменил smd светодиод состояния, а на 5-ти мм, чтобы вынести его на переднюю панель корпуса.
Также, заменились светодиоды модуля зарядки, на 3-ех мм светодиоды.
В качестве держателя тумблера, и плат, автор вырезал небольшую МДФ-плату.
Колонка получилась довольно таки красивая на внешний вид, а прослушать, и оценить как она звучит вы можете в видео от автора снизу!
Блютуз колонка: руководство изготовления акустики за 8 долларов
Блютуз колонка собранная собственными руками за очень небольшие деньги. Сейчас такое акустическое портативное устройство с беспроводной связью слушают большое количество любителей музыки не используя при этом наушников.
Представленный в этой статье громкоговоритель представляет собой портативный корпус с встроенными в нем динамическими излучателями, аккумулятором и Bluetooth-рессивером, который получает сигнал от смартфона по беспроводному каналу.
Компактная блютуз колонка — подробная инструкция как создать недорогую Bluetooth-акустику в домашних условиях
Акустические колонки портативного исполнения обладают приятным во всех отношениях звуком, в том числе и достаточной громкостью. Тем не мение, стоимость некоторых моделей блютуз колонок составляет приличную сумму, бывает что обычному пользователю просто не по карману. В данной публикации предлагаю подробное руководство по самостоятельному изготовлению недорогой портативной блютуз колонки.
Блютуз колонка и необходимые для ее сборки компоненты
Когда все необходимые инструменты и комплектующие детали будут собраны, тогда можно начинать процесс сборки блютуз колонки.
Портабельная блютуз колонка своими руками
На фото показаны установленные внутри корпуса SMD-компоненты:
На противоположной стороне платы, расположена небольшая аккумуляторная батарея. Вместо этого аккумулятора желательно установить источник питания с большей емкостью накопления энергии. Тем самым вы получите более длительное время эксплуатации колонки без подзарядки. Такая замена АКБ относится только к передатчику приобретенного на Алиэкспресс, товарищи из поднебесной, как правило, всегда устанавливают аккумуляторы с малой емкостью.
Подключение батареи с большой емкостью
Подключение усилителя
На этом этапе блютуз колонка уже способна выполнять свои функции, а это значит, что можно проверить ее на работоспособность и правильность выполненного монтажа.
Проверка Функциональности
В случае, если нет никаких нареканий по функционалу, то приступаем к монтажу всех компонентов внутри блютуз колонки.
Сборка компонентов аудио колонки
Использование такого варианта монтажа создаст колонке эстетический вид, больше похожий на устройство промышленного производства, так как все компоненты будут упрятаны под корпусом.
Заключение
В конечном итоге компактная колонка собственного изготовления будет стоить вам примерно 6-9$. Это несомненно существенно дешевле самых простеньких моделей заводского производства. В самом процессе монтажа нет ничего сложного, к тому же все компоненты имеют соответствующие маркировки на печатных платах. Звучание блютуз колонки нисколько не хуже заводской.

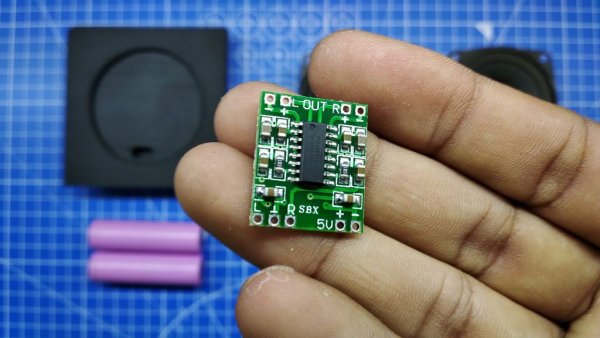

Усилитель мощности на микросхеме PAM8403
В нашем случае, в отличии от видео, усилитель крепится в блютуз колонки без корпуса, а все остальное аналогично как в ролике.
Bluetooth колонка CubeBox своими руками
Авторизация на сайте

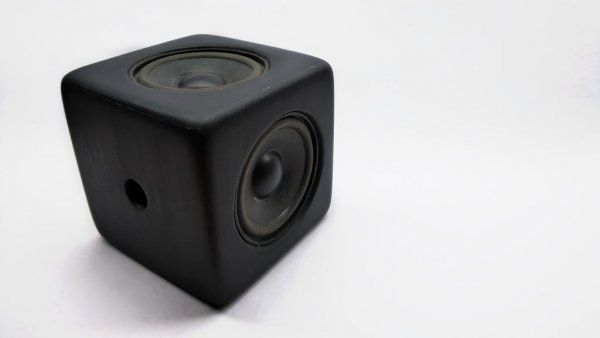

Делаем портативный беспроводной динамик CubeBox с впечатляющими басами и привлекательным дизайном своими руками.
Привет, ребята, в этом инструкции автор расскажет, как сделал, удивительный динамик с Bluetooth, назовем его CubeBox.
CubeBox является самодельным ультра-портативным беспроводной динамик с впечатляющими басами и привлекательным дизайном.
Отличительные черты:
Технические Характеристики:
Изготовления динамика
Видео инструкция по изготовлению
Материалы и инструменты
Нам нужны эти следующие части и инструменты, чтобы сделать этот динамик Bluetooth.
Материалы
Инструменты
Изготовление корпуса

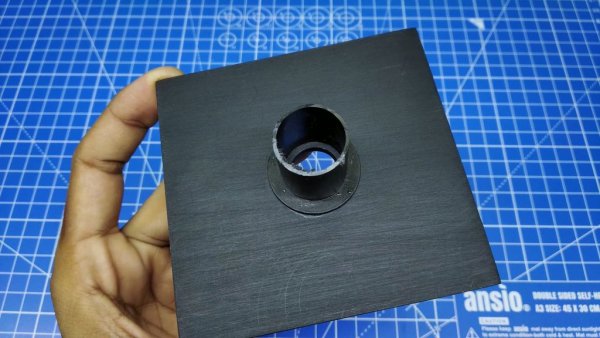

Для изготовления корпуса, автор использовал акриловый лист. Его легко вырезать, сгибать и формировать, кроме того он не дорогой, что также немаловажно.

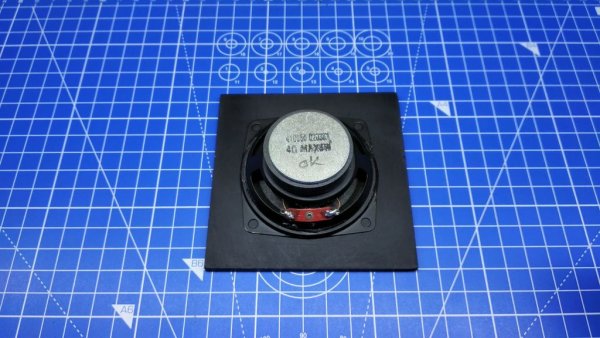

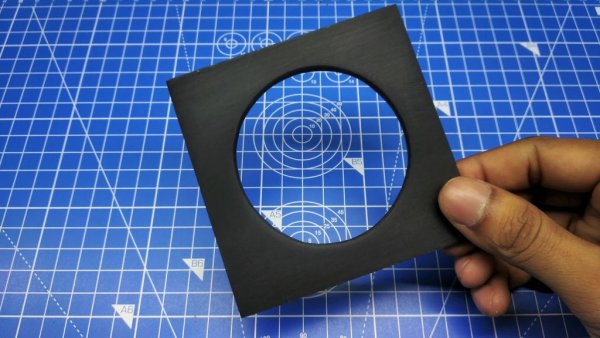

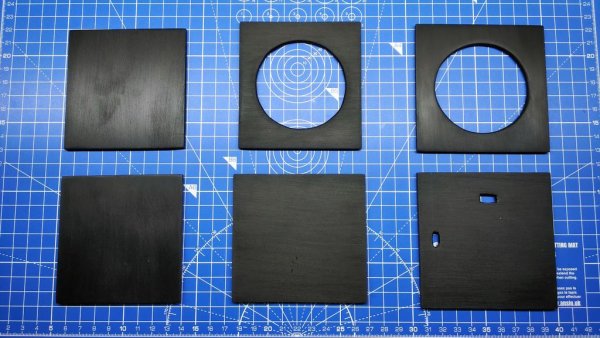

Автор подготовил заранее все необходимые детали из акрилового листа, вырезав их. Просверлив отверстия там, где это необходимо.

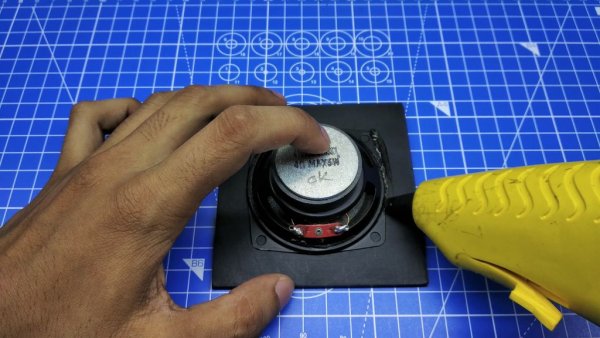

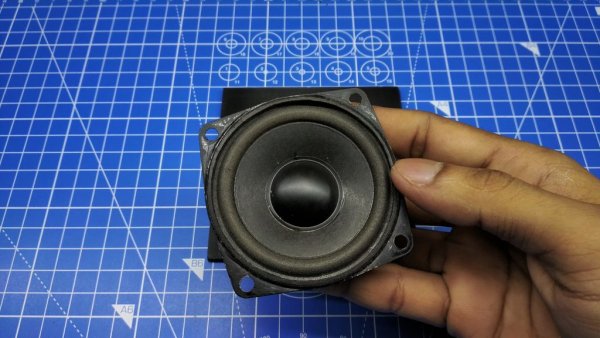

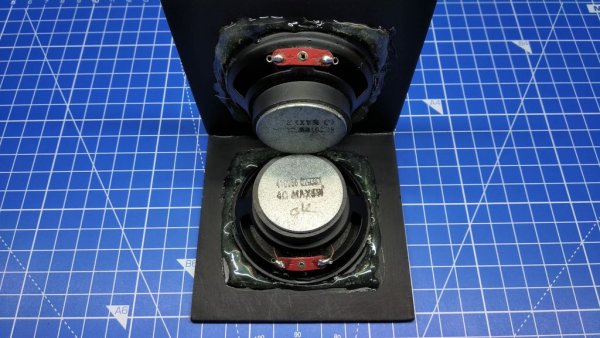

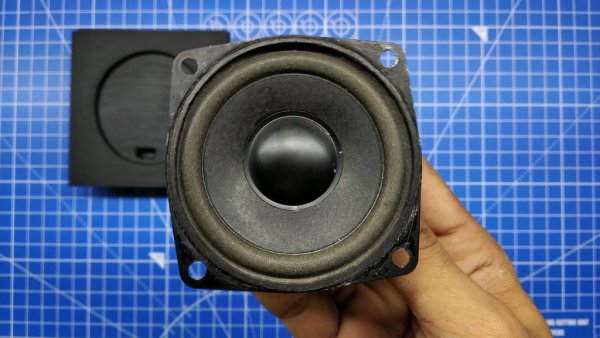

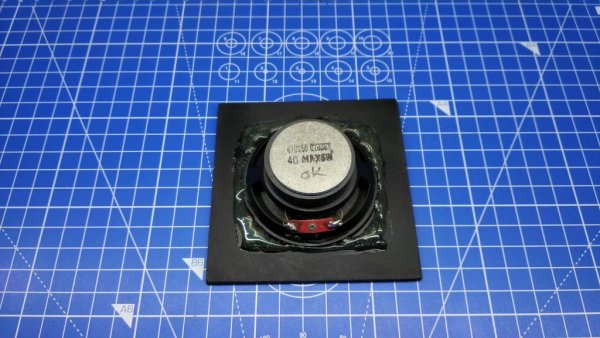

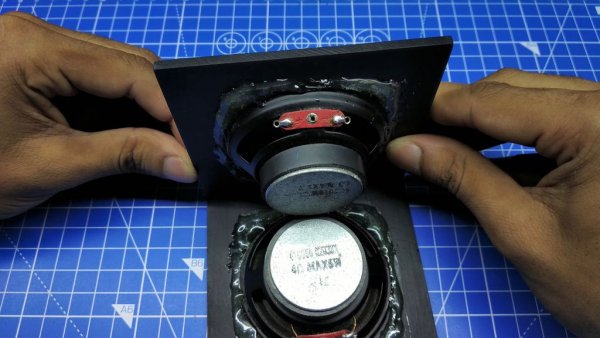

Динамики вклеиваем с помощью клеевого пистолета, здесь есть очень важный момент. Необходимо очень хорошо пройти все по краям клеем, чтобы обеспечить плотное прилегание к акриловой стенке.
Последовательность склеивания стенок корпуса.
Склеивание вырезанных частей будущей колонки с помощью можно осуществить с помощью быстросхватывающего клея.

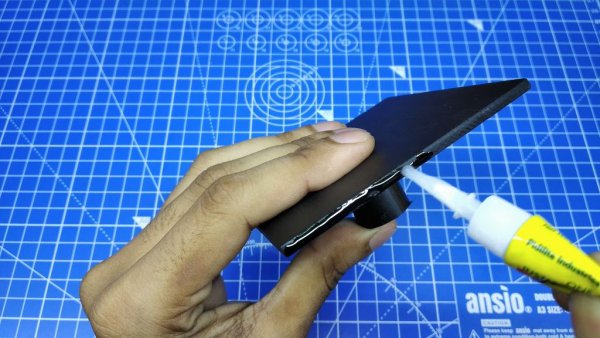

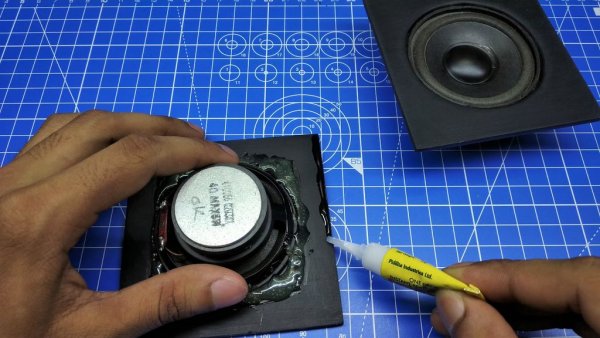

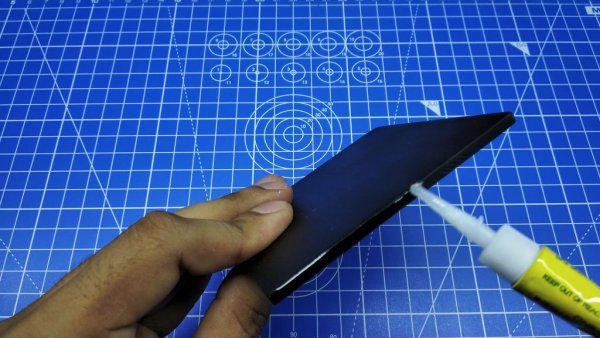

Сначала нанесите суперклей на края рамки с динамиком динамика, затем аккуратно расположите 2- стенку с динамиком и удерживайте его немного, пока они не будут хорошо приклеены.
После этого можно клеить еще стенку.
Для фиксации можно использовать различные приспособления, как Вам удобно.
Пайка модулей
Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

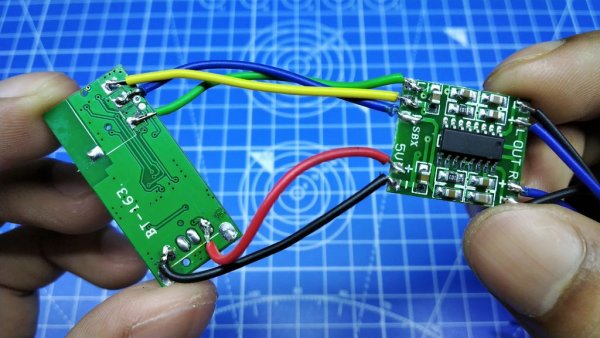

Для начала соединим усилитель и Bluetooth модуль BT162
Включаем и нагреваем паяльник.

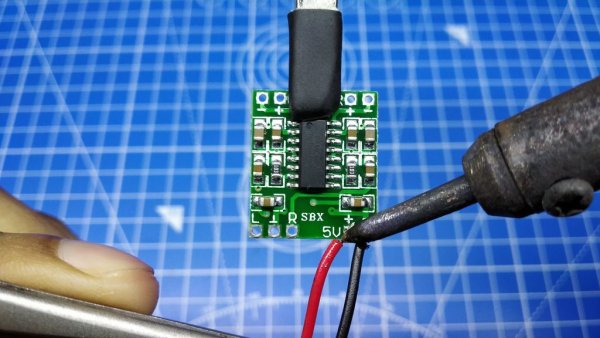

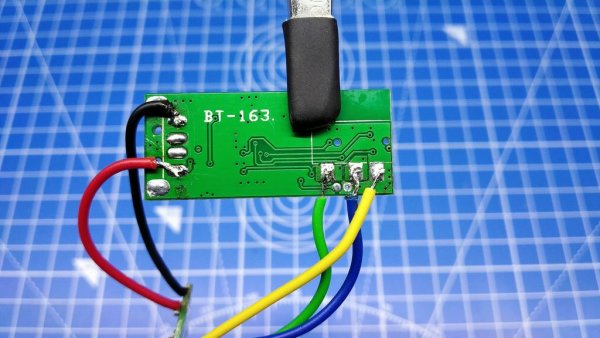

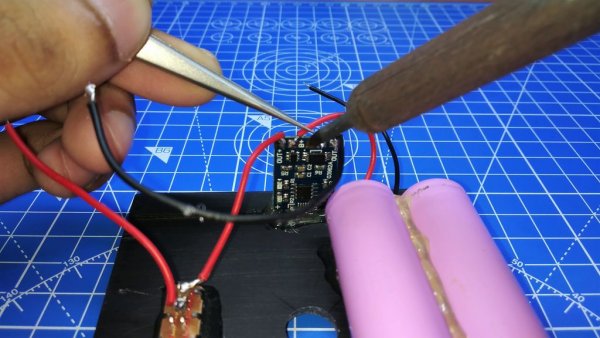

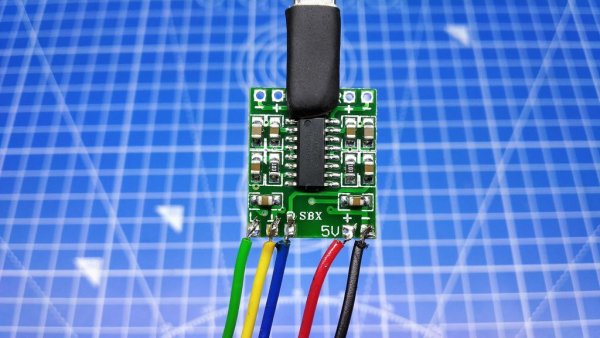

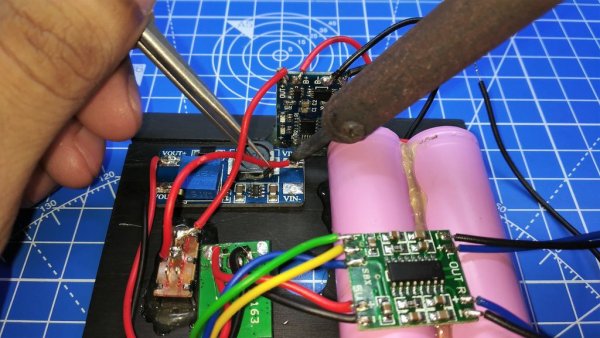

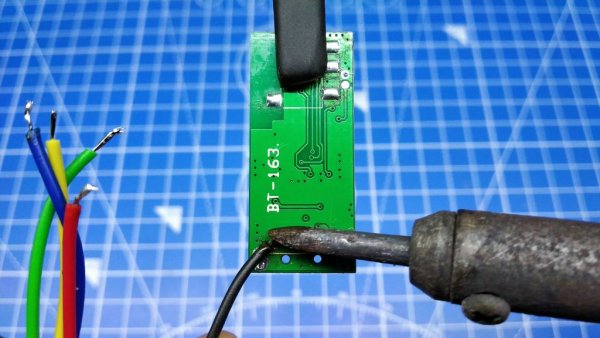

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.
Добавляем модуль питания.

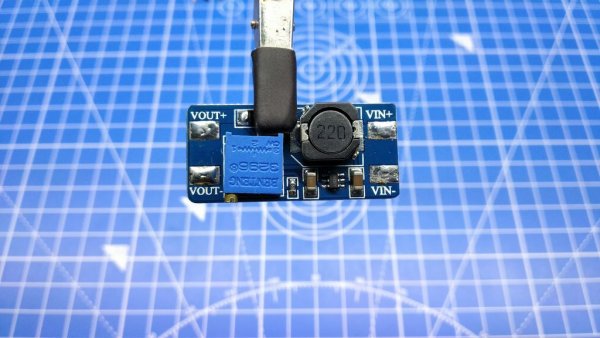

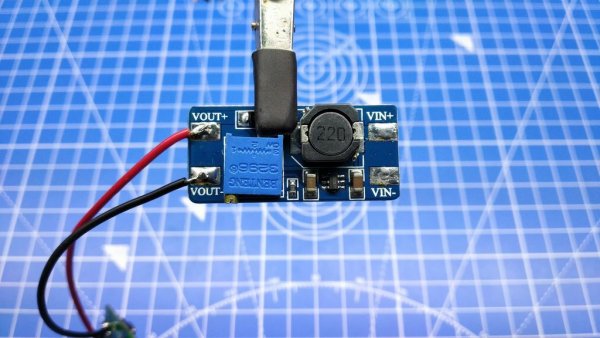

В этом шаге автор использует модуль питания Step Up. Т.к. усилитель и блютуз модуль требует питания в 5 Вольт. А батареи дают только 3,2 вольт.
Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

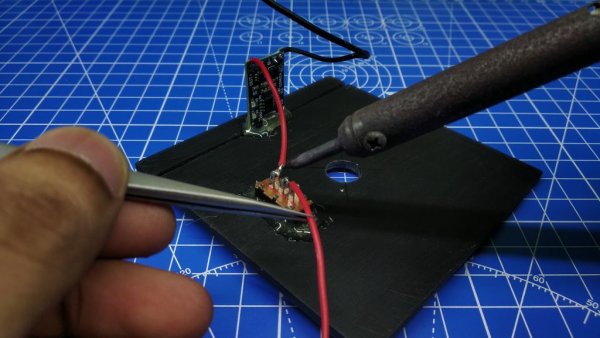

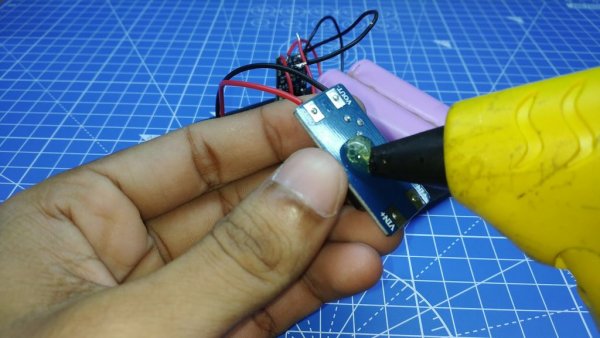

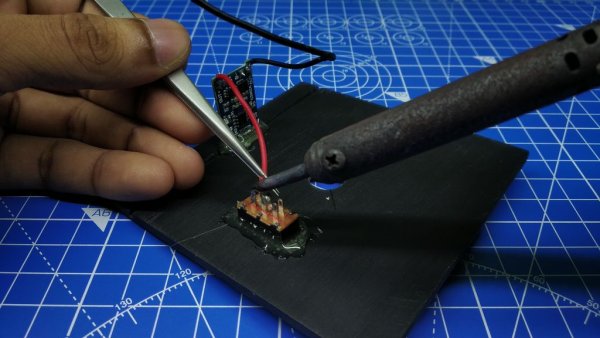

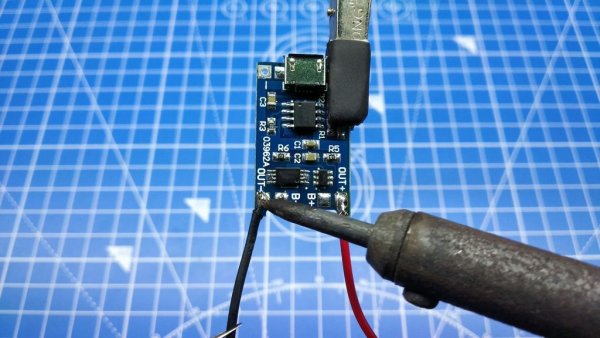

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.
Установка компонентов корпус

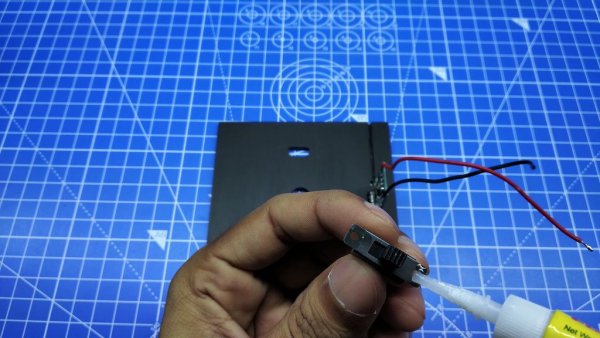

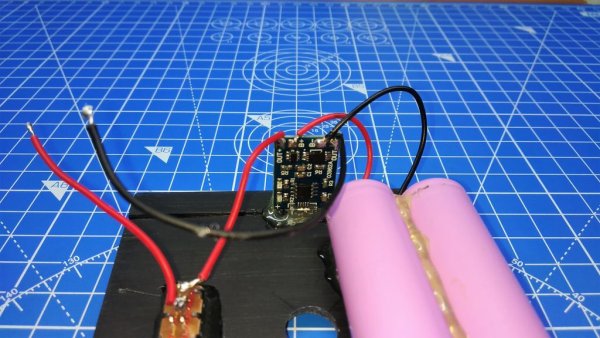

Модуль заряда и переключатель

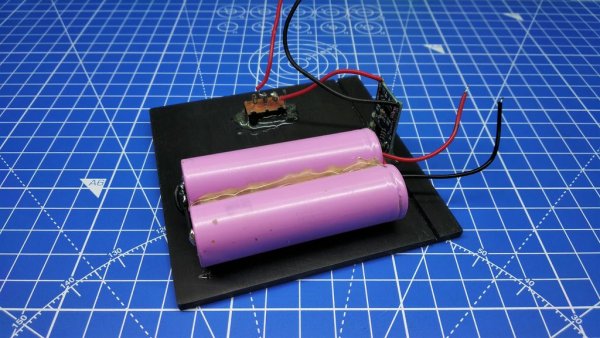

Аккумулятор

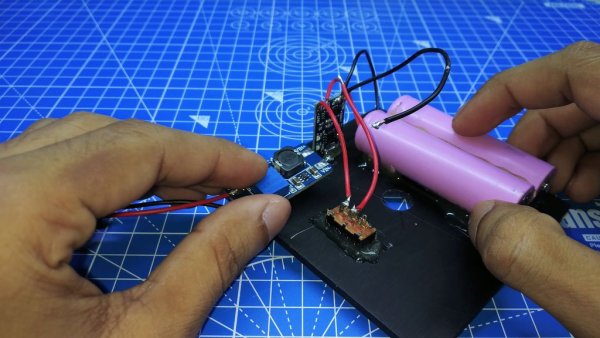

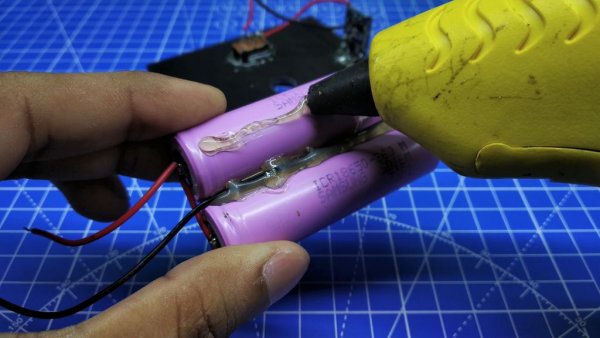

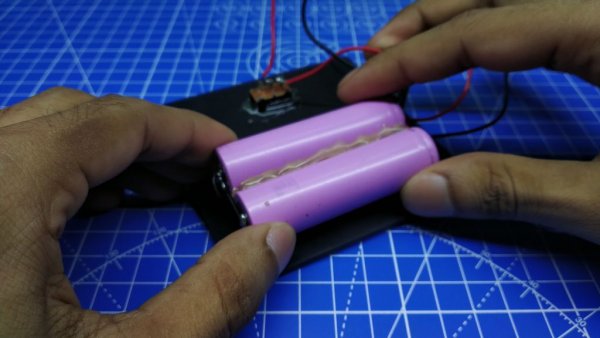

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.
Установка основных модулей

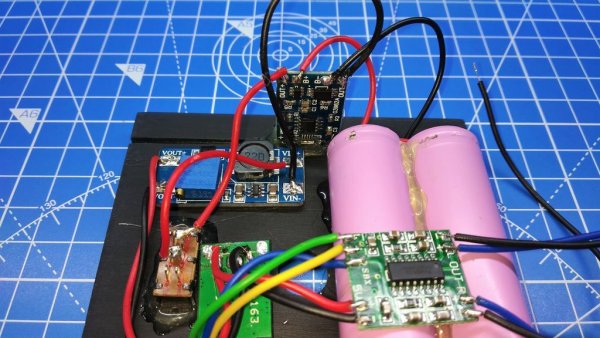

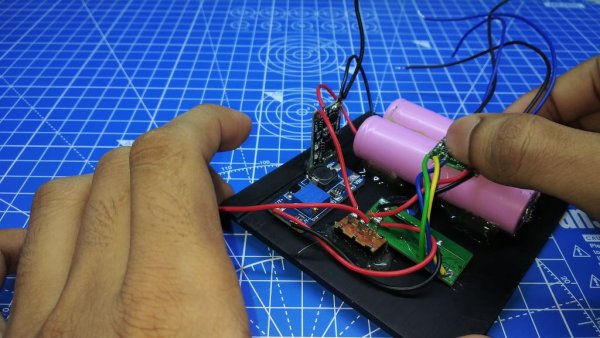

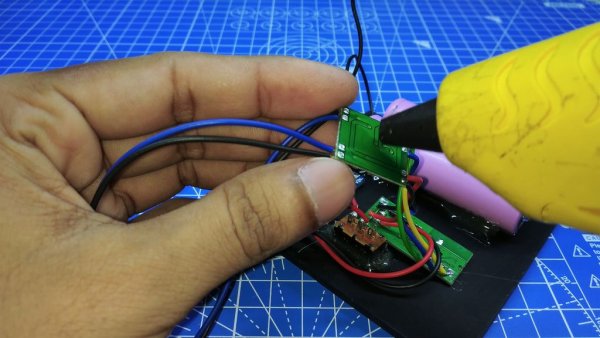

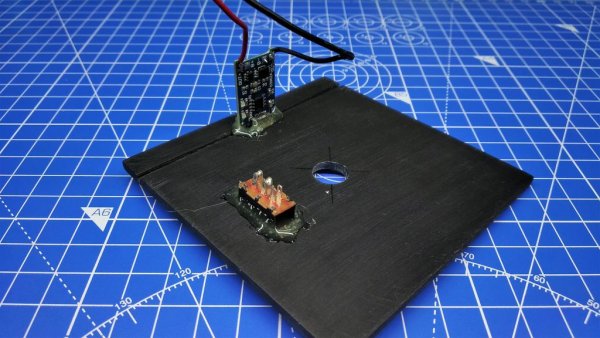

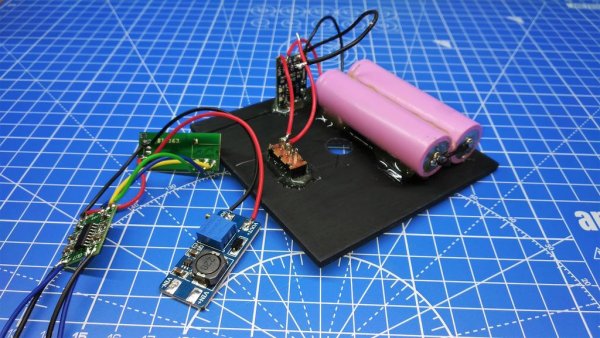

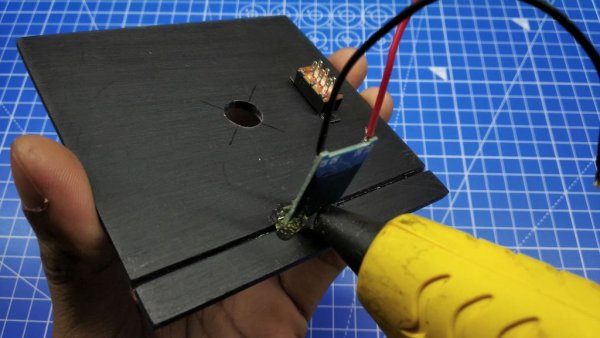

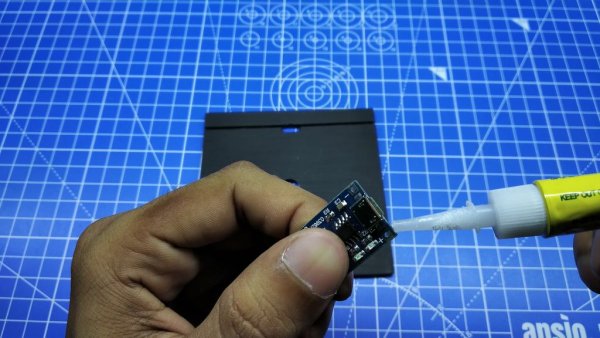

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.
После установки компонентов производим окончательную пайку.
Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно.

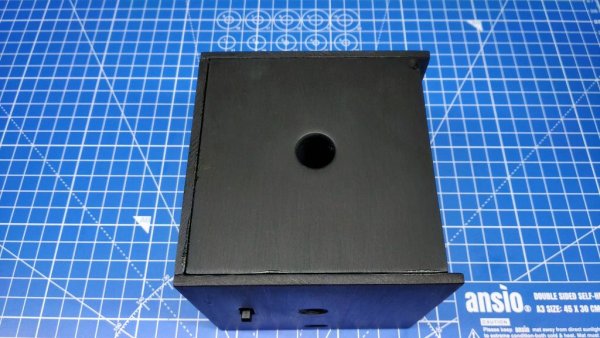

Приклеивание задней панели.

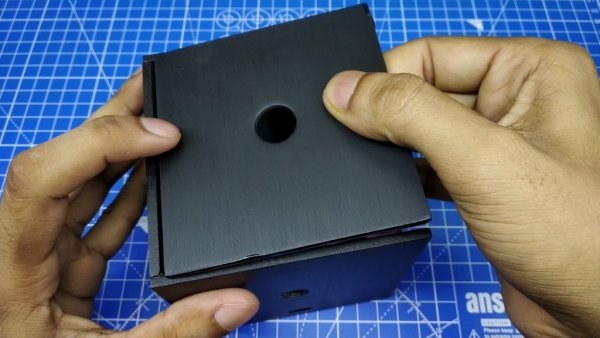

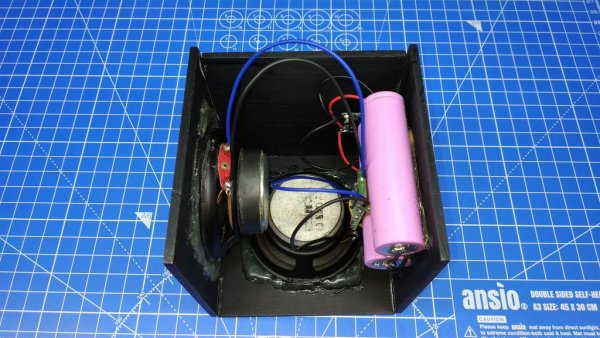

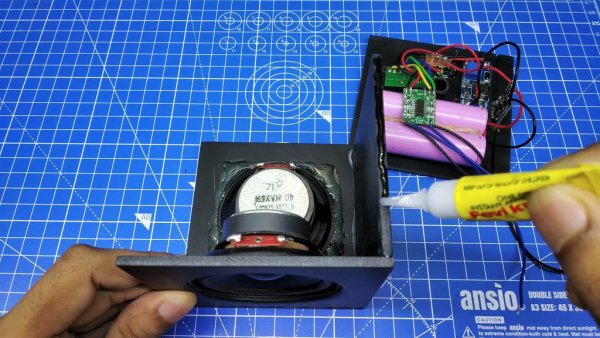

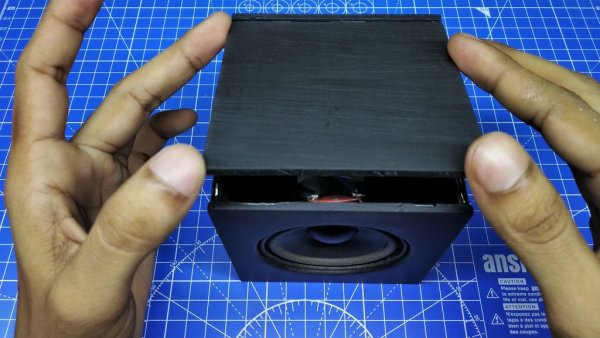

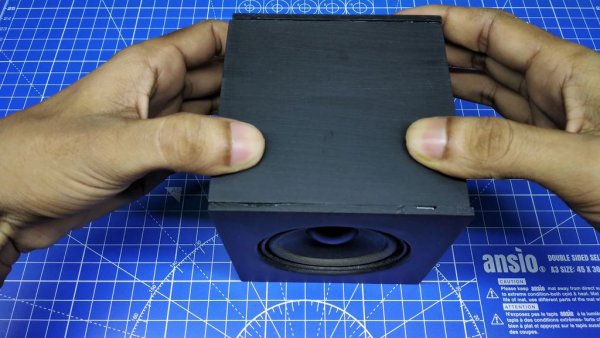

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

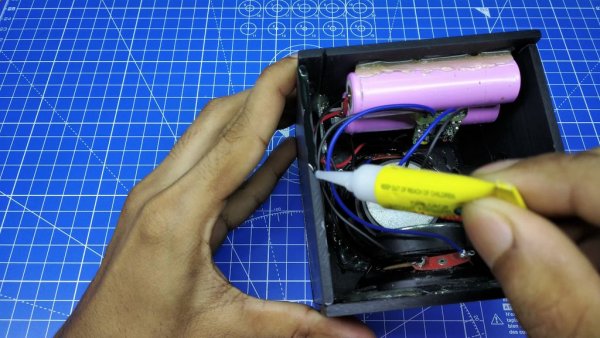

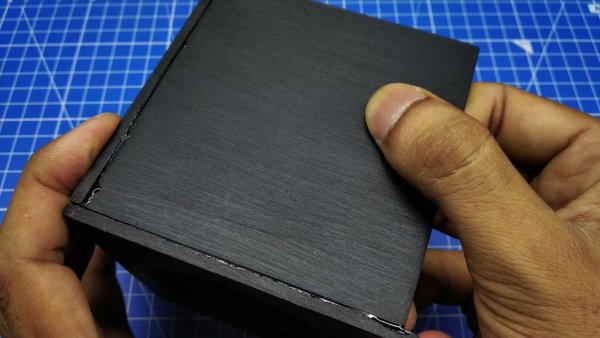

После склеивания деталей, автор рекомендуют пройти стенки дополнительно клеевым пистолетом. Для более качественного склеивания и герметизации корпуса.

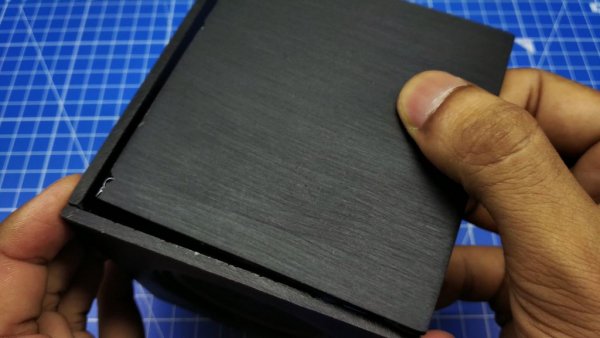

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

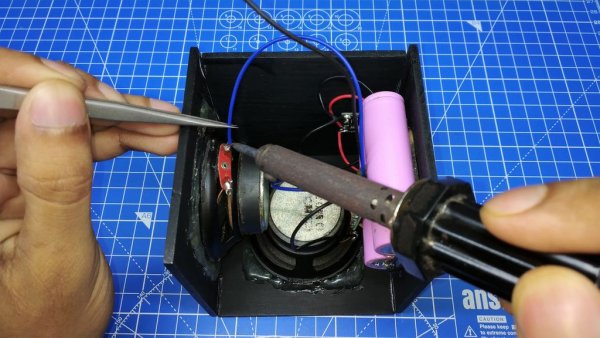

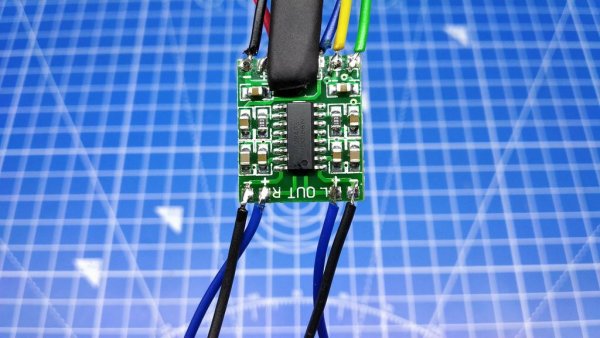

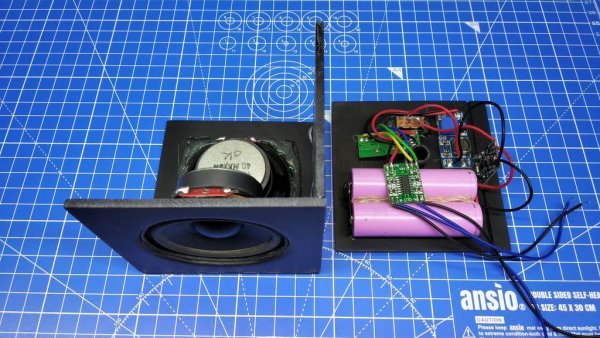

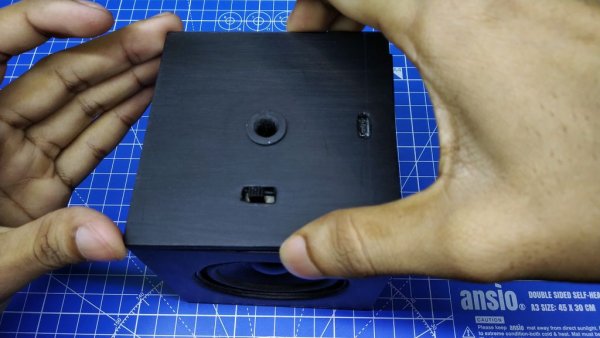

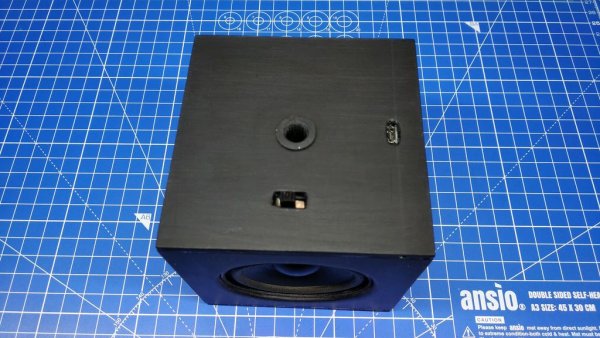

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

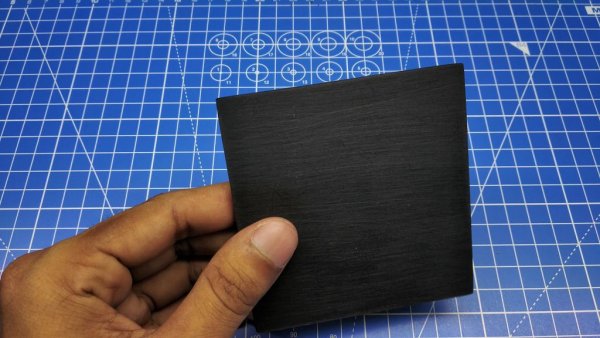

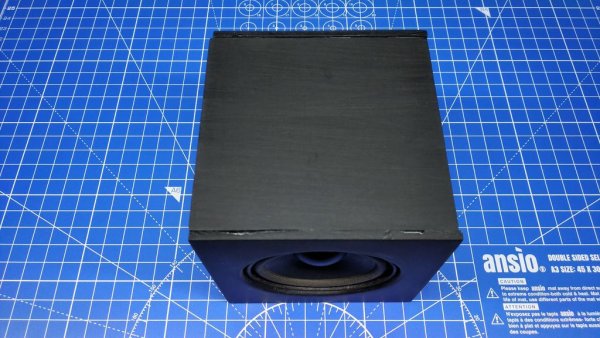

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.
Вот собственно и вся инструкция, надеюсь, Вам понравилось.
Как сделать своими руками блютуз колонку
Всех приветствую на сайте самодельщиков. Для отдыха и работы никогда не помешает хорошая музыка. В этой статье для реализации вышесказанного рассмотрим изготовление самых простых блютуз колонок.
В наше время почти у каждого есть мобильный телефон, планшет или персональный компьютер, ноутбук. Получить громкое звуковое сопровождение от этих гаджетов можно с помощью функции Bluetooth. С сотовыми телефонами или планшетами никаких проблем нет- модуль блютуз в них встроен, а с персональным компьютером или ноутбуком можно связаться через адаптер Bluetooth. Такие маленькие блютуз колонки можно брать с собой на природу, в гараж и так далее. Отсутствие соединительных проводов и автономность питания дает массу вариантов использования такого гаджета.
Основой для беспроводных блютуз колонок будет являться готовая плата блютузприемника XH-A158 которая есть в продаже на сайте интернет магазина Алиэкспресс. В ее составе есть блютуз приемник и стереоусилитель низкой частоты с выходной мощностью 2х3Вт. На плате установлен переменный резистор для регулирования громкости. Питается эта плата напряжением 5 Вольт то есть к ней можно подключить аккумулятор от сотового телефона или аккумулятор популярного формата 18650. Остается только добавить плату контроллера заряда TP4056, пару громкоговорителей и можно собирать электрическую схему.
Эта плата блютуз приемник XH-A158 работает по новому формату Bluetooth 5. Она полностью совместима со старыми форматами Bluetooth. Основными отличиями протокола Bluetooth 5 от Bluetooth 4.2 являются: увеличенная скорость передачи 2 Мбит/с против 1 Мбит/с у Bluetooth 4.2, большее расстояние передачи сигналов до 240 метров ( в прямой видимости) против 60 метров у Bluetooth 4.2.
Что же необходимо для создания беспроводных блютуз колонок.
Теперь эти колонки можно расположить в любом месте помещения а также пользоваться ими вне дома. Аккумулятора 18650 емкостью 3000мАч хватает на 6-8 часов прослушивания радиопередач или музыки. Эта самоделка была собрана за 1 час.
Видеоинструкция по процессу сборки и тестирования модуля блютуз есть в видео:
Данный проект осуществляется за пару часов, если вы уже имели дело с ремонтом электроники, и за один вечер, если беретесь за дело в первый раз. Его цель – колонка блютуз своими руками и за минимальные средства из любых старых динамиков. В качестве бонуса я расскажу о том, как сделать блютуз колонку своими руками из обычного смартфона.
Инструменты и материалы
Переделка потребует минимального набора инструментов :
Необходимые материалы для устройства блютуз колонки, помимо динамиков:
Дополнительно понадобится изолента, припой, флюс для пайки и термоклей (хороший суперклей тоже подойдет).
1. Создание корпуса
Приготовление к созданию самодельной блютуз колонки начинается с разбора корпуса или создания нового. Некоторые умудряются изготовить очень даже красивые подиумы для динамиков из фанеры, пвх-труб и даже футляров от очков.
2. Выключатель и разъем питания
Просверлите в корпусе отверстие для имеющейся у вас кнопки включения, если она не предусмотрена конструкцией. Вклейте его надежным клеем и проделайте тоже самое с разъемом на 3,5 мм. Пластик сверлите на низких оборотах, чтобы не перегреть его и не расплавить.
3. Подсоединение к блютуз-модулю
К отрицательному выводу одного динамика припаяйте два провода, еще один – к положительному. Один отрицательный провод у нас пойдет на второй динамик, а остальные – на блютуз-модуль.
4. Подключение беспроводного модуля
На приведенном изображении показана микросхема для сборки блютуз колонки своими руками с помощью BLK-MD-SPK-В. Контакты с 3 по 5 будут использованы под вывод звука, 13 и 12 – для питания.
3 — Общий провод динамиков.
4 — Положительный провод левого.
5 — Положительный провод правого.
Контакты у модуля, который применял я, очень небольшие, поэтому приходилось паять очень осторожно, дабы их не повредить. Пропаянную плату можно крепить внутри конструкции.
5. Подключение аккумулятора
Очередным этапом крепим 3 провода к аккумуляторной батарее: плюсовой контакт, минусовой и еще один провод для контроля за зарядом. Все три пойдут на разъем питания 3,5 мм, а плюсовой еще и ко второму контакту на кнопке включения.
Важно! Для зарядки подходит постоянно напряжение 3,5-4 В и ток заряда не меньше 500 мА. Можно использовать любое подходящее по параметром зарядное устройство от старого мобильника.
6. Проверка работоспособности
Как только сборка завершена, настало время включать bluetooth на телефоне или другом источнике и запускать поиск беспроводной техники поблизости. Если при соединении с новеньким гаджетом запросят пароль, используйте стандартные четыре нуля. Кстати, такую колонку запросто можно подключить к телефону Хонор или другому устройству.
Вот и всё, сделана достаточно мощная блютуз колонка своими руками, далее начинается новая жизнь без проводов.
Внешний динамик из смартфона
Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.
Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.
Итак, как из телефона сделать блютуз колонку самому своими руками?
Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.
