Делаем сабвуферные наушники
Сабвуферные наушники особо популярны среди профессионалов, а также любителей музыки. Такие наушники передают более четкое звучание, которое позволяет наслаждаться любимыми музыкальными произведениями. Однако приобрести сабвуферные наушники может отнюдь не каждый, поскольку стоят они немалых денег. Как же быть, если есть большое желание обзавестись такими наушниками, однако нет соответствующих средств? Ответ на этот вопрос вы найдете в этом материале.
И вначале предлагаем ознакомиться с авторским видеороликом
Начнем сразу с формы наушников. Она полностью зависит от формы динамиков. Автор использует круглые динамики, поэтому и наушники у него имеют круглую форму. Что касается строительного скотча, то он нам понадобится не целиком: нам нужна картонная труба, то есть его основа. Динамики можно снять с телевизора, как это делает автор.

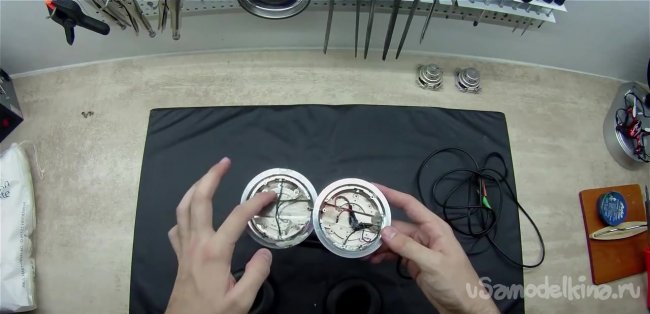

Для начала нам нужно разобрать наушники. Разбирать нужно практически полностью. Выкидываем оттуда старые динамики, то есть остаются пластмассы с проводами и резиновые элементы.
Для большего удобства можно снять пластмассовые крепления новых динамиков и использовать их между динамиками и резиновыми элементами.
Берем картонное кольцо от старого скотча и делим его пополам.
Для большей эстетичности можно обмотать кольца красной изолентой, как это делает автор.
Начинаем собирать наушники. Для начала прикручиваем динамики к пластмассам.
Надеваем кольца на динамики, подключаем провода. Проверяем все ли работает так, как задумано.
Наносим слой термоклея на пластмассовые части наушников.
Приклеиваем первое кольцо.
Забиваем туда вату.
Наносим еще один слой клея на кольцо, после чего приклеиваем сам динамик.
Повторяем то же самое со следующим динамиком.
Как сделать наушники своими руками
Дешевая гарнитура очень быстро ломается, а фирменные наушники довольно дорогостоящие. Если в тумбочке завалялась пара сломанных комплектов, то это очень удачная находка. Из разных элементов можно сделать хорошую гарнитуру. Вначале все запчасти нужно проверить на работоспособность, после приступить к изготовлению наушников своими руками.
Как выбрать компоненты для наушников
Прежде чем начать самостоятельную сборку или ремонт наушников, необходимо выявить причину повреждения старой гарнитуры и вероятность замены только разъема. Случается так, что кроме этого необходимо заменить и кабель.
Также необходимо определить материальную сторону: приобретение требуемого инструмента иногда обходится по цене, как стоимость ремонта в сервисном центре, а иногда и покупки новых аналогичных наушников. Зная причину поломки можно определить, с чего начинать работу.
Штекер
В данном случае существует два разных варианта:
Динамики
Это главный элемент любой гарнитуры, от него будет зависеть качество звучания. Динамик может относиться к любому из спектров воспроизведения, низко- или высокочастотный, купольный либо обычный.
Но, как правило, в наушниках установлен самый простой динамик. Он не отличается повышенной чувствительностью либо мощностью, но довольно надежен и непритязателен к эксплуатации.
Приобрести динамик отдельно очень сложно, изготовить без специального оборудования еще трудней, не нужно создавать лишних сложностей, можно просто обрезать требуемые динамики от других наушников. При этом необходимо ровно отрезать кабель, чтобы медная жила не расщепилась. Разобрать ненужные наушники и использовать элементы для изготовления новых не составит сложности.
Кабель
Кабель изготавливается в виде плоской длинной ленты черного цвета или круглого провода. Изготовители производят одинарные и двойные провода — это будет зависеть, к одному динамику кабели подсоединяются либо к двум.
Справка! Под изоляцией расположены медные жилы – правый/левый канал, провод массы. Чаще всего провода помечены различными цветами.
Наушники своими руками: пошаговая инструкция
Чтобы знать, как сделать самостоятельно наушники, можно использовать следующую инструкцию по сборке:
Если были выбраны все работоспособные элементы, то наушники, сделанные своими руками, по качеству выйдут не хуже заводской гарнитуры.
Как самостоятельно сделать наушники в домашних условиях
Проблема с выходом наушников из строя знакома пользователям. Пропал звук на обоих или на одном динамике, появление шума и искажение звука – при ежедневном пользовании устройства ломаются раньше, чем закончится гарантия. Даже наиболее качественные модели JBL выходят из строя. Покупка дорогих наушников не гарантирует полный срок службы. Выход прост – сделать наушники собственными руками!
Что потребуется для изготовления наушников
Для изготовления не потребуется каких – либо специальных знаний и умений. Конструктивно устройство состоит из нескольких элементов, которые нужно собрать вместе. Перед сборкой нужно подготовить рабочее место и собрать необходимые детали.
Для изготовления понадобятся следующие детали:
Процесс сборки облегчится, если у пользователя остались сломанные образцы – из них можно взять необходимые детали. Так же нужно определиться, какой способ передачи буде использоваться – беспроводной или с помощью кабеля.
Как собрать из старых наушников новые
Перед тем, как собрать из старых наушников новые, нужно убедиться в исправности. Распространенная проблема в старых устройствах – неисправность динамиков из – за оторванного контакта на самом динамике или неисправности штекера. Чтобы это проверить, нужно прозвонить устройство с помощью мультиметра. С помощью прозвона можно без проблем отыскать разрыв кабеля.
Из неработающих можно сделать новые, которые будут радовать пользователя звучанием, а также позволят сэкономить на покупке новой гарнитуры.
Можно взять электронную часть, но заменить амбюшуры со стандартных резиновых на меховые, заменить обод или корпус на деревянный и т.д.
Этапы сбора наушников своими руками
Для того, чтобы собрать наушники, нужно выполнить алгоритм действий.
Штекер для подключения
Если на старых штекер исправный, то штекер обрезается, оставив 5 – 6 см кабеля – эти отрезки можно соединить с новым кабелем, спаяв провода. Каждый отдельный контакт нужно заизолировать от других с мощью тонких трубок термоусадки или и с помощью изоленты. Сверху же вместо спайки нужно заключить в термоусадочную трубку для защиты от повреждений.
Если же штекер неисправен – потребуется подключить новые. Для этого штекер, как кабель, зачищают, а затем припаивают кабель в соответствии со схемой. После окончания пайки штекер заливают клеем для изоляции и закрывают термоусадкой.
Если в конструкции встроенный микрофон, то схема подключения к штекеру будет отличаться. Лучше ориентироваться на заводское подключение проводов, разобрав сам штекер.
Набирают популярность устройства не со штекером 3.5, а под USB разъем. Этот разъем продается отдельно, и при желании, вместо штекера Jack можно установить разъем для USB.
Пайка кабеля
Сначала кабель нужно припаять к штекеру. Для этого 2 из 4 жил нужно припаять к клеммам на штекере, а 2 оставшийся – к опоре с отверстиями для кабеля.
Динамики для устройства
На каждом из динамиков смонтированы клеммы «+» и «-». Как правило, на «+» идет красная жила кабеля. Сами динамики нужно расположить внутри корпуса, в корпус протянуть кабель и припаять к динамикам. Если же корпус неразборный, то подключить будет обрезка кабеля на старых динамиках с последующем подключением нового кабеля.
В некоторых устройствах интегрирован микрофон. Микрофон также можно подключить, использовав кабель для моделей с микрофоном. В кабеле проложена дополнительную жилу к микрофону.
После сборки схемы корпус динамиков нужно присоединить к ободу наушников.
По завершению сборки наушники нужно проверить, подключив устройство к мобильному устройству или компьютеру.
Разборка старых наушников на детали
В сломанных и или старых устройствах можно отыскать много полезных деталей, из которых можно собрать новые наушники.
Этапы разборки старого устройства на детали:
После этой разборки детали станут доступными, и можно распоряжаться деталями, как угодно. Это бесплатный способ получить нужные детали.
Проверка работоспособности необходимых деталей
Перед сборкой с помощью мультиметра нужно проверить исправность комплектующих:
Проверку работоспособности устройства можно выполнить, подключившись к телефону или компьютеру. На компьютере с установленными Windows XP, Windows 7 или Windows 10 можно выполнить проверку звучания и микрофона с помощью настроек звука.
Сборка новых наушников
При желании, пользователь может сам собрать наушники, которые будет соответствовать требованиям. В этом процессе нет ничего сложного – большинство деталей продаются в радио магазинах. Пользователь может выбрать амбюшуры из понравившегося материала, корпус, динамики, способ соединения- беспроводной или по кабелю, с микрофоном или без него. Выбор ограничивается фантазией и доступными материалами.
Устройство конструктивно не сложное, однако, требует внимательности при сборке.
Как сделать наушники своими руками с нуля
Наушники с громким звучанием можно собрать самостоятельно с нуля. Пользователь получит устройство, которое будет отвечать предъявляемым требованиям.
После этого останется проверить работоспособность, и при необходимости, устранить неполадки схемы.
Как создать беспроводные наушники
Если пользователь хочет сделать беспроводные наушники для ПК в домашних условиях, потребуется дополнительно приобрести Bluetooth – модем для беспроводной связи и батарею.
Аирподсы как на айфоне или сборка гарнитуры своими руками будет сложнее. Подробно изготовление наушников можно посмотреть на этом видео:
Там дана подробная инструкция о том, как в домашних условиях самому создать устройство под требования.
Сделанные самостоятельно наушники – это не только способ создать устройство под собственные требования, но и способ сэкономить – ведь устройство можно собрать из старых запчастей. Такие наушники смогут прослужить гораздо дольше заводских моделей.
Как сделать наушники своими руками?
Поломка наушников настигает пользователя в очень неожиданные моменты. Если новые наушники служат стандартный гарантийный срок, а под рукой есть несколько сломанных комплектов – это шанс сделать новую гарнитуру самостоятельно. Имея на руках все необходимые компоненты, гораздо проще собрать работоспособное устройство, чем заниматься этим с нуля.
В устройство наушников входит несколько базовых компонентов:
Конструкция может различаться в зависимости от выбранного типа наушников, которые нужно сделать.
При отсутствии ключевых деталей штекер, кабель или динамики можно купить в магазине радиоприемников.
Но гораздо удобнее будет воспользоваться старыми наушниками, взяв рабочие детали из их комплекта. Из инструментов тоже нужно будет иметь под рукой самый минимум:
Успех зависит от поэтапного подхода и внимательности. Для того чтобы сделать наушники своими руками, достаточно следовать инструкции и не спешить.
Как правильно выбрать компоненты
Конструкция стандартных наушников включает в себя такие компоненты:
Сама по себе конструкция любых наушников достаточно несложная, чтобы с этим смог разобраться даже новичок. Самое главное, создавая новый гаджет из нескольких нерабочих – подобрать реально работоспособные комплектующие. Для этого в обязательном порядке проводится диагностика запчастей.
Проверка работоспособности деталей
Определить причину поломки в домашних условиях у наушников можно в несколько этапов:
Для одной пары наушников в среднем понадобится три нерабочих комплекта, которые можно пустить на запчасти, если вы не планируете покупать провода и другие комплектующие в магазине.
Пошаговая сборка
Прежде чем сделать наушники своими руками, потребуется собрать все подходящие инструменты для работы:
При отрезании штекера всегда следует оставлять несколько сантиметров старого кабеля, как и в случае отсоединения старых динамиков. Если штекер не работает, то он разрезается полностью вместе с корпусом и от контактов полностью отсоединяются старые провода, чтобы взамен можно было вставить новые. При необходимости с легкостью можно подобрать новый кабель.
В среднем длина кабеля от наушников может составлять до 120 см. Даже высокоомные модели редко находятся далеко от источника звука, так что кабель не влияет на качество звука. Если он будет слишком длинным, то тогда возможно падение качества, начиная от искажений и заканчивая полным исчезновением сигнала. А сильно короткий кабель будет неудобным в использовании.
Можно создать самодельные ИК-наушники для телефона, и тогда необходимость в расчете длины кабеля и проводах в принципе отпадает полностью. Корпус можно использовать любой, даже из дерева. При желании пользователь может украсить его мелкими деталями и оригинальным орнаментом.
После того как все было подготовлено и выбран желаемый вариант конструкции, следует этап непосредственной сборки новых наушников. Для начала следует подсоединить штекер.
Алгоритм действий здесь может быть разным в зависимости от работоспособности деталей:
Основание штекера защищено корпусом, между которым можно увидеть несколько тонких пластин – в зависимости от типа наушников их может быть 2, 3 или 4. Также в обязательном порядке присутствует и заземление.
Одна из частей кабеля зачищается с конца в месте соединения. Иногда для этого используется несколько проводов. Для достижения цели следует помнить, что зачистка от изоляции – обязательный этап. После этого расплавляется паяльником защитный слой, чтобы без помех соединить каналы с гнездами. Даже если провода перепутаются, это не должно повлиять на работоспособность в итоге. Далее требуется скрутить медные жилы, соединить с контактами и припаять. Друг от друга провода должны быть обязательно изолированы. Корпус закрепляется на финальном этапе. Иногда вместо него используют даже изоленту или пластиковый корпус шариковой ручки.
В случае кабеля он может быть монолитным или собранным из нескольких частей, и их придется скрутить друг с другом. Провода зачищаются от изоляции и с них снимается оплетающий слой. Скручивают их или линейно, или спирально. Скрученные провода спаиваются паяльником, их изолируют с помощью заземления, сверху жгут проводов скрепляется изолентой или специальной лентой, и заново устанавливается оплетка.
На финальном этапе подсоединяется динамик. На корпусе для этого есть специальные контакты, подсоединяется и припаивается заземление вместе с непосредственно основными проводами. Работа займет минимум времени и дальше требуется только собрать корпус обратно. После этого можно спокойно начинать пользоваться наушниками, которые были собраны своими руками.
Стандартные проводные
Инструкция сборки стандартных проводных наушников мало отличается от обычной. Различия будут зависеть от выбранной модели, длины проводов и типа наушников с точки зрения мощности. Монозвук отличается от стерео, а динамики для качественной гарнитуры должны иметь определенные показатели в характеристиках, чтобы передавать музыку в высоком качестве. Соответственно будет меняться и стоимость самодельных наушников. Но прослужат они гораздо дольше гарантийного срока.
USB-наушники
Сборка USB-наушников также проводится поэтапно. Особое внимание следует уделить подсоединению динамиков и сборке передатчиков. Их конструкция чем-то похожа на инфракрасные модели, различается только тип приема сигналов. USB-разъем может быть как проводным, так и беспроводным.
В случае беспроводной конструкции работа немного усложняется: потребуется учесть в конструкции микрочип приема и передачи сигнала.
Как сделать USB-наушники своими руками вы можете узнать из следующего видео.
Инфракрасные
Главным в работе инфракрасных наушников считается передатчик. Для того чтобы обеспечить работу беспроводных наушников с его помощью, потребуется в процессе сборки строго следовать схеме. На передатчик передается напряжение в 12 вольт. В случае если оно будет меньше, то звук в наушниках начнет фонить и портиться.
Настраивать передатчик не нужно, достаточно просто его подключить.
В схему входит до четырех инфракрасных диодов, но теоретически можно обойтись тремя или двумя – в зависимости от желаемой мощности устройства на выходе. Диоды подключаются непосредственно к приёмнику соответственно выбранной схеме.
На приемник напряжение подается до 4,5 вольт от любого источника питания. Системную плату и микросхему можно приобрести в любом радиомагазине. Стандартный блок питания на 9 вольт можно приобрести там же. Когда сборка вместе с закреплением корпуса завершена, можно проверить наушники и передатчик в работе. После включения в наушниках должны раздаться щелчки, а после – появиться звук. В этом случае сборка прошла успешно.
Наглядный обзор создания беспроводных Bluetooth-наушников представлен в следующем видео:
Как сделать наушники своими руками
Наушники – это такое устройство, которое имеет свойство ломаться совершенно неожиданно и не к месту. Обычно сразу же покупаются новые наушники, ведь сегодня довольно сложно представить жизнь без головных телефонов. Новые наушники живут ничуть не дольше старых; таким образом, за несколько лет можно собрать целый мешок наушников разной степени поломанности. Не стоит выбрасывать их – как правило, из мешка нерабочих наушников вполне можно собрать полмешка полностью работоспособных устройств.
Делать же наушники с нуля своими руками – дело непростое и весьма бессмысленное. Так или иначе получится сборка наушников из четырех составных элементов – штекера, кабеля, динамиков и корпуса. Все, кроме корпуса, наверняка придется покупать в радиомагазине или отрезать от старых наушников – да и корпус, вероятно, тоже, если, конечно, у вас нет какой-то оригинальной идеи и особо прямых рук. Никто не запрещает отлить новый корпус из пластмассы – но стоит ли овчинка выделки?
Изучаем устройство наушников
Прежде, чем приступать к сборке наушников своими руками, стоит разобраться, из чего состоит это устройство и как оно работает.
Стандартные наушники, будь то вкладыши или накладные наушники, состоят из трех основных элементов:
Итак, устройство наушников весьма несложно, поэтому разобрать старые и собрать новые наушники не будет непосильной задачей. Но прежде чем разрезать на части старые нерабочие наушники, нужно узнать – а почему же они не работают, что от них можно использовать, а что – нельзя.
Диагностика запчастей
Сломанные наушники могут не работать по многим причинам. Во-первых, прежде чем препарировать устройство, убедитесь, что они на самом деле не работают – возможно, проблема вовсе и не в них, а в используемом вами источнике звука.
Если же точно не работают сами наушники, узнайте, какая деталь неработоспособна, а какие можно пустить в дело. Главные причины поломок – отошедшие от контактов штекера провода, разрыв кабеля и поломка динамика. Таким образом, вам могут понадобиться три пары сломанных наушников, чтобы собрать новые рабочие – от одной вы возьмете штекер, от другой – кабель, от третьей – корпус с динамиками.
Разбираем старые наушники
Приготовьте сломавшиеся наушники к работе и найдите подходящий инструмент:
На прошлом шаге вы узнали, какие детали пригодны для дальнейшей эксплуатации – смело кромсайте наушники и отделяйте эти рабочие части. Штекер нужно отрезать так, чтобы от него отходило хотя бы 3 см старого кабеля. Точно так же отрезаются динамики.
Если рабочего штекера не нашлось, разрезайте его полностью: снимайте пластиковый корпус и отрывайте от контактов оставшиеся проводки, они больше не пригодятся.
Старый кабель не обязательно должен быть целым. Допустим, он был слишком коротким, и в новых наушниках его хочется нарастить, или же во всех старых наушниках он порван. Не беда – берите столько отрезков, сколько найдете – соединить их совсем несложно.
Какой должна быть длина кабеля?
Стандартная длина кабеля наушников – 80–120 см. В таком случае обеспечивается и хорошая дальность действия – источник звука редко находится далеко от корпуса наушников, и влияние кабеля на качество звука оказывается исчезающе малым. Если сделать кабель более длинным, вполне возможны потери сигнала, ведущие к искажениям, помехам и скрипу в наушниках. Более короткий же кабель будет попросту неудобным.
А нужен ли кабель вообще? Можно ли сделать своими руками беспроводные наушники? Что ж, это, конечно, возможно, но лучше делать это, если и старые наушники были беспроводными – в таком случае можно использовать рабочий передатчик, вставив его в корпус с рабочими динамиками. Дополнять беспроводным интерфейсом наушники, бывшие проводными, сложно для неопытного пользователя – потребуется создавать контролирующую микросхему и программировать ее.
Собираем новые наушники своими руками
Итак, вы получили полный набор работоспособных запчастей – неважно, добыты ли они из старых наушников или куплены в магазине. Осталось лишь правильно их собрать, и можно будет приступать к прослушиванию музыки.
Штекер
Первым делом разберемся со штекером. Его присоединение может происходить двумя путями:
Разберем подробнее вторую ситуацию. Конструкция штекера проста и не отличается особой глубиной – ломаться там, в принципе, нечему, поэтому даже если как часть наушников он уже не работает, сам по себе он вполне работоспособен и его можно использовать снова.
Под пластиковым корпусом вы найдете металлическое основание штекера, от которого отходит две или более металлических пластин разной длины. В случае с обычными стереофоническими наушниками пластин будет три – два контакта для передачи левого и правого каналов и контакт для заземления. Третий контакт определить проще всего – он самый длинный и присоединен, как правило, к рукаву – длинной части штекера, отходящей от основания.
Берем кабель или одну из частей будущего кабеля и зачищаем один из его концов. Под оплеткой можно найти 3 или чаще 4 провода, которые снова зачищаются от изоляции. После этого при помощи паяльника стоит расплавить прозрачный защитный слой, чтобы ток проходил максимально свободно. После этого проводки соединяются со своими контактами – каналы можно без опаски путать местами, это ни на что не повлияет. Медные жилы скручиваются, приматываются к контактам и закрепляются паяльной лампой. Помните, что провода должны быть изолированы друг от друга.
Корпус штекера восстановить не получится, но вместо него можно использовать что угодно – просто обмотать скрутку изолентой или продеть штекер в наконечник шприца или колпачок от ручки.
Кабель
Если кабель собирается из нескольких отрезков, части его придется надежно скрутить друг с другом. Для этого соединяемые части освобождаются от оплетки, а провода зачищаются от изоляции. После этого провода скручиваются линейным или спиральным способом – подробная инструкция тут не нужна, эта операция легко производится и по наитию. Затем скрутка скрепляется паяльником, каналы изолируются друг от друга и от земли. Сверху скрутка заматывается изолентой или стягивается термоусадочной лентой. Главное – подобрать цвет под оплетку, чтобы кабель не выглядел слишком кустарно. В крайнем случае поверх пластиковой оплетки можно сделать самодельную обмотку из ниток или шнуровки.
Динамик
Осталось лишь присоединить динамик. Разбирайте корпус любым удобным способом – лучше всего, если такая возможность предусмотрена и детали корпуса скреплены винтами, которые можно открутить.
На корпусе самого излучателя вы найдете такие же контакты, как и на штекере. К одному из них присоединяется соответствующий канал, ко второму – земля. Припаиваем, изолируем, собираем корпус обратно.
Таким образом, из нескольких нерабочих пар наушников легко собрать новые наушники своими руками, используя простейший набор инструментов. Собирать же наушники с нуля смысла никакого нет – проще (и, как правило, дешевле) будет просто купить их в ближайшем магазине.
