Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео
Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
Консольные ворота с нижней балкой
По месту ее расположения они бывают:
Откатные ворота на рельсе
Какие лучше
Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.
Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.
Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.
Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Видео
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Откатные ворота своими руками. Подборка решений с форума
Cодержание
Откатные ворота: важные лайфхаки
Участник FORUMHOUSE c ником dron3831 давно профессионально занимается установкой ворот. За годы работы он узнал несколько важных нюансов, неизвестных обычным самостройщикам. Весь этот бесценный опыт он использовал при строительстве своих ворот. Это основательный проект, и такое решение бюджетным никак не назовешь, но он выводит откатные ворота на новый уровень.
Сэкономить мастер позволил себе только на одном этапе работы: когда устанавливал столбы из профиля 100*100*3мм.
Бурили ямы 1-1,5м глубиной, к концу столба приваривали 4 арматуры 12мм, сам столб опускался в яму сантиметров на 40, далее шла арматура. Это тот случай, когда можно экономить без ущерба. Заливали бетоном.
Для калитки он сварил раму из того же профиля 100*100*3 с двумя перемычками, выкопал яму 1*0,5*1,5м и забетонировал раму туда (перемычки оказались ниже уровня земли).
В дальнейшем это избавило нашего пользователя от «гуляния» столбов и проблем в работе накладного электромеханического замка.
Калитка сварена из профиля 60*40. Можно было обойтись 30 мм, но на площадку 40 мм удобнее крепить гибкий переход для замка. Провод спрятан в центральный профиль, и заходит в замок через просверленное в его задней стенке отверстие. Над замком сделан козырек: это действительно необходимая вещь. В замке, в его нижней части, просверлены четыре отверстия – в них утекает дождевая вода.
Ворота, как забор и калитка, обшиты сосновой доской с закругленными гранями. Благодаря этому они выглядят солидно и красиво.
Не экономьте на покрытии. У соседа покрасили дешёвкой, в один слой, уже облезает, хотя делал одновременно со мной.
Мастер предостерегает: зря все повсеместно дырявят профиль, чтобы прикрепить к нему доски. Это чудовищная ошибка! Вода будет попадать в профиль, саморезы начнут ржаветь и рваться из-за набухшего дерева.
Правильное решение – пластины, на которые с помощью глухарей крепятся прожилины, а уже к ним прибиваются доски обивки. И всегда следует выбирать витые оцинкованные гвозди – они немного дороже обычных, но от них не будет подтеков.
Ворота оснащены итальянской откатной системой, использована стандартная балка 6 метров, длина проема – 4 метра.
Не экономьте на размере «хвоста», хоть по расчётам и получается иногда 30-40% от проёма, делайте не меньше 50%. Чем больше, тем легче кататься воротам. Зимой это особенно проявится.
Также мастер настоятельно не советует экономить на фундаменте: это самая плохая экономия, которую только можно придумать. Он заливал монолит 2,3*0,6*1,5м.
У этих ворот нестандартная рама: все делают профиль 60*40, а здесь, чтобы спрятать доски в раму, пришлось делать 80*40.
Слабое место откатных ворот – промежуток между рамой и балкой. В этой щели время собирается вода и она всегда ржавеет. Поэтому так редко можно встретить откатные ворота без ржавых потеков. Как решить проблему: заделать эту щель герметиком перед покраской.
Еще один момент, которым многие пренебрегают: дальний конец балки должен быть закрыт, например, приваренной пластиной. Так зимой балка не наберет снега, а летом – мусора и пыли. Все это – в копилку безупречной работы откатных ворот.
Последний воротный лайфхак, которым делится наш пользователь: защита кабеля водопроводными металлопластиковыми трубами. Это дешево и несложно, но эффективно защищает проводку от повреждения.
Откатные ворота своими руками: чертежи и инструкция
Это решение многих привело в восторг: настоящее торжество инженерной мысли! Ворота прекрасно служат много лет, открываются в любую погоду, и не нуждаются в постоянной очистке от льда и снега.
Конструкцию придумал наш пользователь с ником hart77. Распашные ворота у него на даче поставить не получалось из-за сложного рельефа, узкой улочки и неудачно стоящего столба. Поэтому была изобретена такая схема откатных ворот
По купленному подшипнику был сделан чертеж, у токаря выточили детали. Подшипник вставлен в ролик внатяг.
Палец приварен к буровым столбам.
На приваренные пальцы надеваем ролик с вставленным подшипником, втулку, прижимающую внутреннее кольцо подшипника, и прикручиваем всё болтами.
Ворота жестко закреплены (в закрытом состоянии в шести точках, в открытом – в четырех) и легко открываются-закрываются в снегу и во льду.
hart77 говорит, что видел похожую конструкцию, которая служит уже 30 лет. Она была ржавой, но ничуть не уставшей.
«Перевернутые» откатные ворота своими руками
Основной недостаток классических откатных ворот в том, что подвижная консольная балка расположена низко. Ветер наносит в нее пыль и песок, а зимой в полость направляющей попадают снег и лед, что приводит к сбоям в работе и поломкам.
Участник нашего портала с ником max68.2011, возможно, первым перевернул представление об откатных воротах (как и сами ворота), подвесив балку неподвижно к верху забора, прикрепив каретки вверху подвижных ворот и получив вроде бы обычные, но перевернутые откатные ворота.
Пробую сделать нечто своё.
Эксплуатация этой конструкции выявила два попутных преимущества:
Остановимся на конструктиве ворот:
Оптимизированные перевернутые ворота
Участник FORUMHOUSE c ником Modul, «как старый производственник», развил идею перевернутых откатных ворот и оптимизировал детали.
Ворота прослужили две зимы, в дачный сезон эксплуатировались ежедневно, зимой пару раз в неделю. И сейчас, как пишут в объявлениях, состояние идеальное.
По итогам эксплуатации были выявлены следующие преимущества конструкции с верхней балкой:
Жёстко закреплёная направляющая распределяет нагрузку между столбами забора, которые, в любом случае, должны быть установлены надёжно. Для фундамента привода достаточно пары винтовых или буронабивных свай. Как вариант, можно использовать дополнительный или существующий столб забора, прикронштейнив к нему площадку.
При таком наборе аргументов зудит вопрос: отчего же так никто не делает? О массовом производстве вообще говорить не приходится.
Удобные откатные ворота своими руками
Откатные ворота, сделанные своими руками, были мечтой участника нашего портала с ником ani1883, и вот он ее осуществил.
Хотя я и прекрасно знаю физику процесса, но до сих пор прихожу в восторг от «самостоятельных» движений всяческих механических устройств. Ну, просто шайтан какой-то, говорю я себе и очень радуюсь.
Классические ворота делались по советам и рекомендациям профильной ветки FORUMHOUSE. Весь процесс хорошо виден на фотографиях. Сейчас нашего пользователя иногда спрашивают, не жалеет ли он, что затеял такой дорогой и сложный проект – нет, не жалеет. Это очень красиво и удобно, а какое удовольствие создавать самому сложные вещи, которые отлично работают, может только такой же созидатель.
Полезные советы, схемы, инструкции и чертежи для изготовления откатных ворот можно найти на профильной ветке FORUMHOUSE. Прочитайте нашу статью, которая подробно объясняет технологию создания откатных ворот. На нашем форуме подробно обсуждаются разные варианты конструкций откатных ворот для их строительства своими руками. Посмотрите наше видео о том, как построить бюджетный забор, который смотрится дорого.
Откатные ворота своими руками
Для оформления въезда на загородный участок откатные ворота являются, пожалуй, лучшим решением. Главной их конструкционной особенностью является уход створки в сторону при открывании, параллельно плоскости проёма, что позволяет не освобождать зону въезда, поскольку отсутствует необходимость распахивания створок. Откатные ворота сравнительно легко автоматизируются, тем самым существенно повышается комфорт. А, кроме того, подобную конструкцию сегодня можно собрать и установить самостоятельно, даже не являясь специалистом-монтажником.
Вы можете возразить: «Но там же, наверное, придется пользоваться сваркой, а я даже не знаю, как это делается!». Безусловно придется и немного «поварить», и толику бетона залить, и даже вспомнить школьный курс геометрии, посвященный прямым углам. Но, с современным уровнем доступности информации, найти подробную инструкцию и необходимый арсенал комплектующих и инструментов не составляет большого труда. Зато полученный опыт, позволит не только гордиться собой, но и развить новые навыки.
В нашей сегодняшней статье мы расскажем о том, как самостоятельно собрать и установить откатные ворота, какие инструменты и комплектующие для этого понадобятся и где их искать.
Содержание
Полный перечень необходимых комплектующих, материалов и инструментов
Сегодня для того, чтобы самостоятельно собрать откатные ворота не нужно изобретать собственную конструкцию и искать материалы «с бору по сосенке». Современный рынок предложит вам не только полный комплект для самостоятельной сборки, но и предоставит серьезный выбор различных комплектующих и фурнитуры с учетом индивидуальных особенностей вашей конструкции. Так, например в он-лайн супермаркете www.Vorotnet.ru вы можете приобрести широчайший ассортимент комплектующих и автоматики для откатных ворот. Расскажем подробнее, из каких материалов сегодня лучше всего делать данные конструкции.

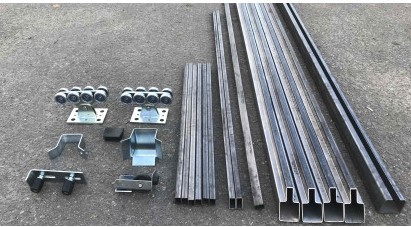

Комплектующие для откатных ворот
1. консоль (она же балка) – это основа всей системы, обеспечивающая горизонтальное перемещение створки. Консоль представляет собой рельс, внутри которого располагаются ролики. Необходимая длина консоли составляет полторы ширины проема ворот. То есть, если ширина вашего въезда 4 метра, то вам потребуется 6-ти метровая консоль.
2. две роликовые каретки. Указанные комплектующие статично закрепляются на фундаменте. Сами ролики в процессе эксплуатации находятся внутри консоли.
3. верхние поддерживающие ролики. Обеспечивает полотну ворот строго вертикальное положение.
4. концевой ролик. Фиксирует створку ворот в закрытом положении и не дает ей провисать. В закрытом положении концевой ролик фиксируется в «нижнем улавливателе».
5. верхний и нижний улавливатели «принимают» полотно ворот, не давая ему перекоситься при закрытии, а также разгружают роликовые каретки в положении «закрыто».
6. заглушка – элемент, защищающий консоль от грязи, песка и влаги.
Это то, что касается специализированной фурнитуры (комплектующих для откатных ворот), далее переходим к материалам для полотна ворот.
Полотно ворот
Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для конструкции рамы) и 40*20 мм (для создания ребер жесткости и места крепления зашивки). Подобная конструкция, при всей ее надежности, имеет и свои определенные недостатки. При облицовке такого каркаса металлопрофилем нельзя сделать полностью герметичное пространство, туда попадает влага, что способствует ускоренной коррозии.
На сегодняшний день есть более технологичное и универсальное решение – использование для сборки каркаса Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины, между трубой каркаса ворот и рамы для крепления профильного листа. Данное изделие стало своего рода находкой не только для компаний, профессионально устанавливающих заборы и ворота, но и для индивидуальных застройщиков. Сегодня можно без проблем приобрести Т-профиль напиленный под ваши размеры в заводских условиях с идеальными резами по 45 градусов, готовый к сварке.
7. Т-профиль. Для выбранного размера ворот потребуются 2 отрезка Т-профиля длиной 6 метров и 2 отрезка длиной 1,88 м, что обеспечит высоту конструкции около 2-х метров.
Для обеспечения жесткости конструкции дополнительно потребуются:
8. Вертикальная стойка из трубы 40х20 мм длиной 0,856 метра – 6 шт,
9. Горизонтальная перемычка из трубы 40*20 мм длиной 5,86 метров – 1 шт,
10. Раскосы из трубы 40*20 – 2 шт.
Основание
Откатным воротам необходимо надежное основание, на котором крепятся роликовые каретки и фальш-столбы для обеспечения вертикальности полотна. Для этих целей необходимо приобрести:
11. Металлический швеллер шириной 200 мм и длиной, равной половине ширины проема (в нашем случае – 2м),
12. Арматура сечением 12 мм для формирования фундамента,
13. Металлическая труба 60*60 мм для фальш-столбов. Фальш-столб возле фундамента (сторона проема, в которую открываются ворота) называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, он принимает и удерживает полотно в закрытом положении.
Расходные материалы
К расходным материалам, которые потребуются для сборки и монтажа ворот относятся: саморезы по металлу, для крепления профнастила, грунтовка по металлу, специализированная краска по металлу, растворитель и герметик.
Инструменты
Безусловно, выбор инструментов зависит выбранного вами типа конструкции и используемых материалов. Так, если для каркаса ворот вы возьмете комплект с Т-профилем толщиной стенки 1,5 мм, то для его сварки лучше воспользоваться полуавтоматом. Если же толщина стали Т-профиля будет 2 мм, то вполне сгодится недорогой инвертер и пачка 3-х миллиметровых универсальных электродов.
Если для крепления профлиста вы выбираете саморезы по металлу, то необходимо вооружиться шуруповертом. Данную работу можно также выполнить при помощи заклепок, в этом случае потребуется заклёпочник.
Для нарезки металла и зачистки сварных швов достаточно болгарки 125мм, плюс отрезные и шлифовальные круги. Кроме того, вам понадобятся молоток и уровень.
Можно приступать к монтажу.
Подготовка проема ворот и основания
Первым делом необходимо основательно подготовить проем ворот и основание. Опорные столбы, к которым будут крепиться ворота должны быть надежными. Лучше всего их сделать из бетона, кирпича или металлического швеллера, безусловно не забывая об эстетической составляющей. Опорные столбы необходимо забетонировать ниже уровня промерзания грунта, чтобы исключить воздействие сил морозного пучения. В кирпичных или бетонных столбах выполняются металлические закладные по 3 штуки на каждом из столбов, «заподлицо» с отделкой столба. К этим закладным будут крепиться фальш-столбы.
Фальш-столбы изготавливаются из металлической трубы 60 х 60 мм (позиция 13) и крепятся вертикально к опорным столбам со стороны двора. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно в закрытом положении. Их высота должна быть на 10 сантиметров больше высоты будущих ворот. К боковому столбу на высоте, достаточной для охвата полотна ворот сверху, в последующем будет крепиться пластина с верхними роликами (позиция 3 из списка материалов).
Далее необходимо выполнить основание, к которому крепятся две роликовые каретки (позиция 2). Для этого роется траншея с той стороны, куда будут открываться ворота. Ее длина составляет половину ширины проема, в нашем случае – 2 метра, ширина траншеи – не менее 40 сантиметров, а глубина такая же, как и у опорных столбов – ниже уровня критического промерзания грунта.
Следующий этап: изготовление закладной конструкции. Для этого потребуется швеллер (позиция 11) и арматура (позиция 12). Арматура нарезается на отрезки длиной около 1,5 метров, получаются так называемые ножки. Далее эти ножки привариваются к внутренней стороне полок швеллера. Для большей прочности, советуем Вам обварить ножки закладной поперечными прутьями. Закладной элемент фундамента устанавливается в отрытую траншею, ножками вниз и бетонируется. Верхняя полка швеллера должна совпадать с поверхностью будущего заезда. Через неделю, когда бетон наберет предварительную прочность его уже можно «пригружать» конструкцией ворот, то есть переходим к следующему этапу.
Сборка и установка ворот
Пока выстаивается фундамент можно заняться сборкой полотна ворот. Делать это необходимо на ровной поверхности для того, чтобы обеспечить идеальную геометрию будущей конструкции. Если вы используете стандартные трубы квадратного сечения, то придется повозиться с нарезанием их в необходимый размер. Для новичка это не самая простая задача, учитывая, что угол реза должен быть 45 градусов.
Поэтому лучше воспользоваться готовым комплектом из Т-профиля заводской нарезки. Горизонтальные и вертикальные профиля (позиция 7) укладываются в виде прямоугольника таким образом, чтобы их резы плотно соприкасались, фиксируются относительно друг друга и прихватываются точечной сваркой. После этого необходимо проверить рулеткой диагонали и, если они совпадают проварить места соединений профиля рамы сплошным сварочным швом, так чтобы они стали герметичными. Затем к нижнему горизонтальному профилю следует приварить консоль (Позиция 1).
Далее внутрь рамы вваривается горизонтальная перемычка (позиция 9), а вслед за ней вертикальные стойки из трубы 40х20 мм (позиция 8) через каждые 1,5 метра и раскосы (позиция 10). После окончания сварочных работ все сварные швы необходимо обработать болгаркой со шлифовальным диском.
Каркас полотна готов, но прежде, чем его зашивать финишным материалом, например металлическим профилем, его рекомендуется окрасить минимум в 2 слоя специализированной краской по металлу с предварительной грунтовкой поверхности.
Когда фундамент наберет достаточную прочность, приступаем к установке ворот.
По обеим сторонам швеллера размещаем роликовые каретки (позиция 2) в одной плоскости и на одном уровне. Каретки необходимо расположить как можно дальше друг от друга, но таким образом, чтобы ближняя к проему каретка позволяла полностью открыть ворота, а дальняя не должна выбивать заглушку консоли, когда ворота находятся в закрытом положении. Самый надежный способ фиксации – сварка. Даже если вы немного ошиблись и неправильно закрепили ролики, не составляет никакого труда срезать сварной шов болгаркой и повторить операцию.
Важно помнить: не стоит обваривать площадки кареток сплошным сварным швом до «примерки» полотна ворот.
Следующим этапом «пропускаем» роликовые каретки внутрь консоли ворот и выставляем их по уровню. Если с открыванием-закрыванием откатных ворот не возникает никаких трудностей, то каретки можно приварить окончательно.
Пластину с поддерживающими роликами (позиция 3) привариваем к боковому фальш-столбу и регулируем крепление роликов таким образом, чтобы зазор с каждой стороны от створки ворот составлял 2-3 мм. К разгрузочному фальш-столбу закрепляем верхний и нижний улавливатели (позиция 5). Нижний улавливатель должен в закрытом состоянии «встречаться» с концевым роликом (позиция 4), который крепиться на торце полотна ворот. В открытом положении нижний улавливатель должен быть расположен на 3-4 мм выше концевого ролика в направляющей. Это необходимо для разгрузки роликовых кареток.
Но нет предела совершенству. Автоматику к откатным воротам можно также установить самостоятельно. Конечно, она не является обязательным элементом. Это скорее еще один шаг к личному комфорту.
Автоматизация
Стандартный комплект автоматики включает в себя:
— Электропривод или проще говоря двигатель, приводящий створку ворот в движение,
— Зубчатая рейка. Механизм, преобразующий вращение электропривода в поступательные движения. Рейка крепится к створке ворот.
— Пульт управления. Устройство, которое служит для подачи команды на открывание-закрывание.
— Фотоэлемент. Устройство для обеспечения безопасности, останавливающий движение ворот при обнаружении помехи.
— Сигнальная лампа. Устройство, оповещающее о движении откатных ворот.
Выбор конкретной модели автоматики зависит от ряда факторов. В числе которых: вес и длина полотна ворот, а также частота их использования. Однако, если вы непрофессионал, то вряд ли знание этих параметров поможет вам сделать осознанный выбор. В этом случае лучше сразу приобрести готовый комплект откатных ворот с рассчитанным на него набором автоматики. Это избавит вас от проблем, которые могут возникнуть при самостоятельной сборке и при дальнейшей эксплуатации.
Для подключения автоматики рекомендуется проложить под проезжей частью силовой и сигнальный кабели, используя гофрированную ПНД трубу. Впрочем, даже если в данный момент вы сомневаетесь в необходимости данной опции или ваш текущий бюджет не позволяет вам приобрести дополнительное оборудование, подводящие кабели лучше все равно заложить, чтобы иметь в будущем возможность подключить автоматику.
Таким образом, сделать откатные ворота своими руками сегодня не составляет никакого труда. Вы не только сэкономите деньги, но и сможете освоить дополнительные навыки. А кроме того, такая внушительная конструкция, сделанная самостоятельно – это ли не повод для гордости. В конце концов, хочешь, чтоб было хорошо – сделай сам.
